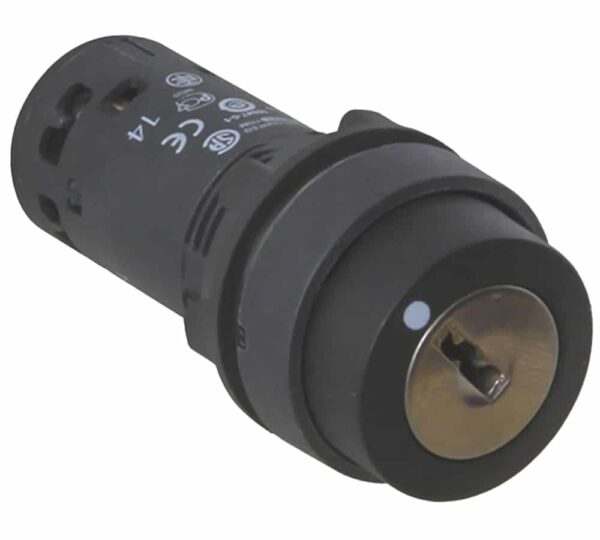

شستی دوطرفه باکالیت اشنایدر XB7NG33

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

800,000تومان

ویدیو محصول

توضیحات محصول

ویژگی‌های فنی سلکتور اشنایدر کد XB7NG33

  • اهداف و کاربرد

سلکتورهای فرمان اشنایدر کد XB7NG33 دسته‌ای از کلیدهای فرمان هستند که در تابلوهای فرمان که دارای وضعیت‌های مختلف یا نیازمند کنترل‌های دستی و مکرر و تغییر شرایط هستند جزء جدایی ناپذیر آنها می‌باشند. این کلیدها بدلیل ایجاد قابلیت انتخاب در روشن یا خاموش کردن تجهیزات یا وضعیت کارکرد آنها به کلیدهای سلکتور یا انتخاب کننده معروف هستند.

این نوع شستی‌ها دارای نام اختصاری XB7 هستند و در صنعت به عنوان کلیدهای سلکتور دوطرفه شناخته می‌شوند. سلکتورها امکان انتخاب وضعیت‌های مختلف در عملکرد مدار را فراهم می‌کنند.

  • مشخصات شستی

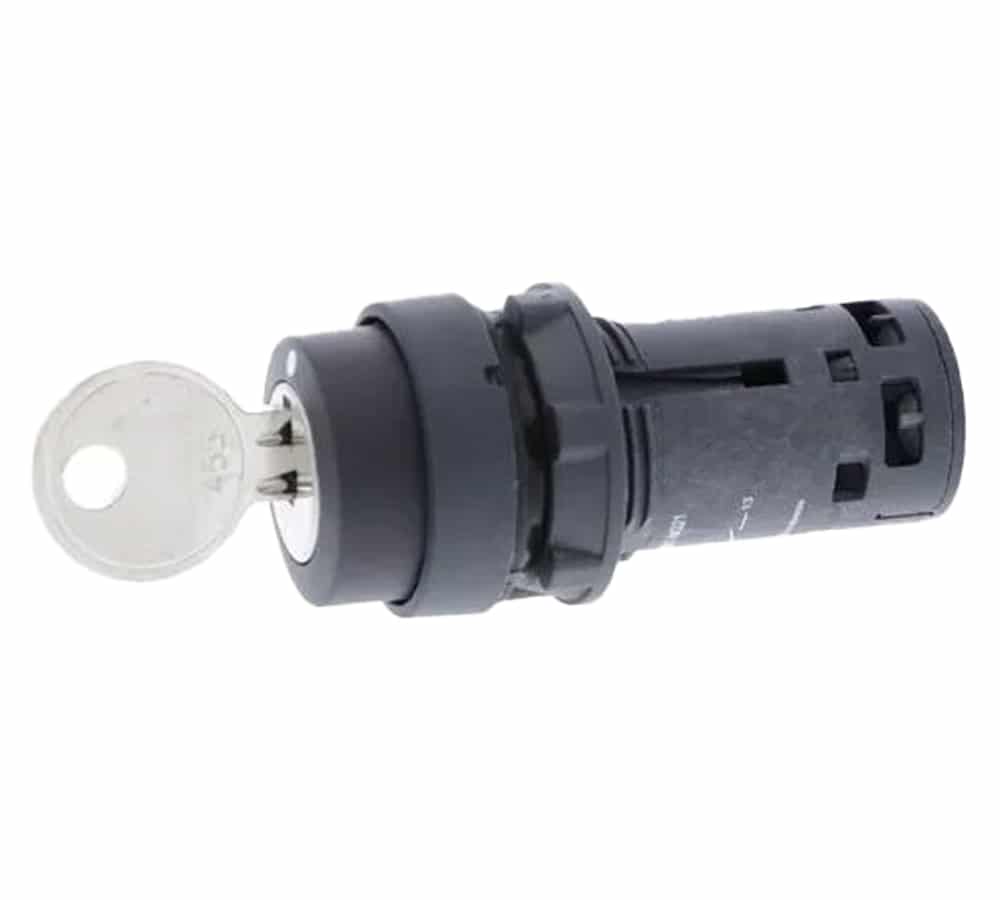

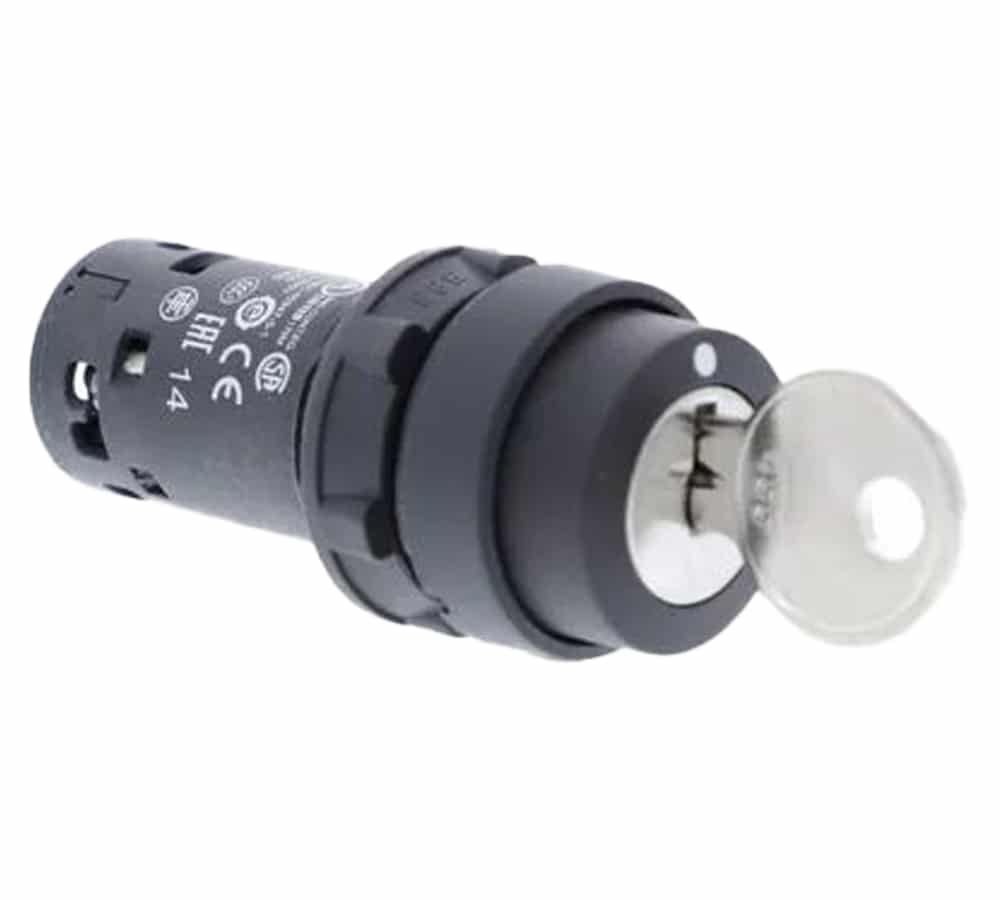

کلید سلکتور XB7NG33 دو طرفه یا سه حالته بوده و برای دو حالت روشن و عملیاتی موتور و یک حالت خاموش آن طراحی شده است. قابلیت قفل شدن این سلکتور از مزایای بارز آن بوده و برای اینکه وضعیت مدار به طور ناخواسته و یا توسط افراد غیر مجاز و غیر متخصص تغییر داده نشود از کلید برای قفل کردن آن استفاده می‌شود. نوع کلید قابل استفاده برای قفل این سلکتور کلید شماره 455 می‌باشد.

  • بدنه

بدنه این وسیله از جنس پلاستیک دو عایقه محکم و به رنگ طوسی تیره یا مشکی است. این نوع پلاستیک دارای استحکام و حالت ارتجاعی مناسبی برای نصب و جاسازی در تابلوهای برق می‌باشد. قطر شستی این پوش باتن 22 میلی‌متر است و با توجه به آن، قطر مناسب برای برش، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی شستی آن را در محل مورد نظر جاسازی نمود.

  • کنتاکت‌ها و ترمینال‌ها

سلکتور XB7NG33 دارای دو جفت کنتاکت باز (NO: Normally Open) با شماره ترمینال 13-14 و 23-24 و یک جفت کنتاکت برای حالت بسته عادی (NC: Normally Closed) با شماره ترمینال‌های 11 و 12 است.

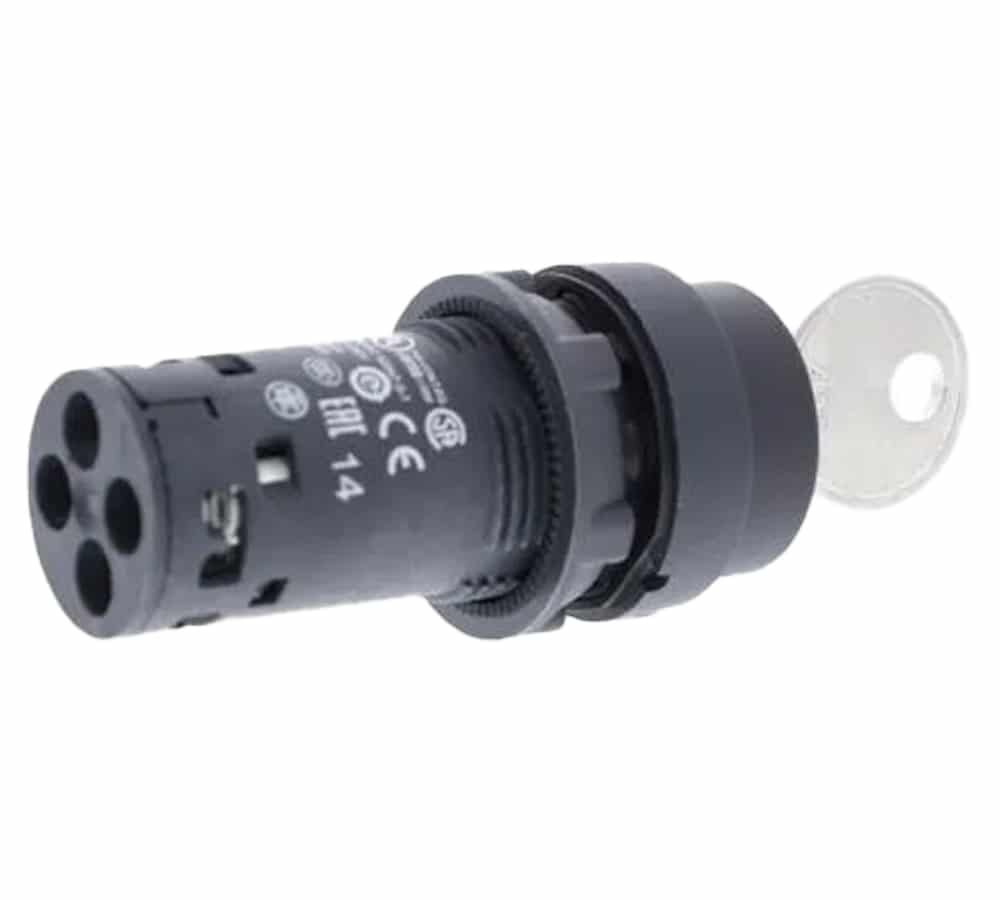

ترمینال‌های این سلکتورها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

  • مشخصات ولتاژ و جریان

ولتاژ عایقی سلکتور XB7NG33 برابر 250 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

این سلکتور در مقابل جریان اتصال کوتاه تا 4 آمپر دارای مقاومت است.

جریان بهره برداری این سلکتورها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری می‌باشد که از 0.1 تا 0.6 آمپر با توجه به نوع و مقدار ولتاژ است.

  • ابعاد

ابعاد ظاهری این سلکتورها به این شرح است: ارتفاع آن‌ها 29 میلی‌متر، عرض 29 میلی‌متر و عمق آن نیز 83 میلی‌متر است.

  • دوام و سیکل عملکرد

دوام الکتریکی سلکتور فرمان XB7NG33 تا 1,000,000 سیکل می‌باشد. به این معنی که تا 1,000,000 دفعه قطع و وصل بدون خرابی عمل خواهد کرد.

دوام مکانیکی نیز در این وسیله 300,000 سیکل تعیین شده است.

  • مشخصات حفاظتی و نگهداری

دمای محیط برای نگهداری این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد. دمای کار یا دمای بهره‌برداری نیز برای این پوش باتن 25- درجه تا 70+ درجه سانتی‌گراد تعیین شده است.

سلکتور فرمان اشنایدر کد XB7NG33 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شود. درجه‌های حفاظت IP20 برای محافظت وجه پشتی و درجه حفاظتی IP65 نیز برای محافظت وجه جلو این وسیله برقرار است.

سوالات متداول

جزییات محصول

رنج محصول

Harmony XB7

نوع قطعه

سلکتور فرمان

قطر جای نصب

22 میلی‌متر

استاندارد IP

قسمت کنتاکت‌ها IP20 و قسمت کلگی IP65

وزن

50 گرم

شکل سر سلکتور

گرد

نوع و ترکیب کنتاکت

2 نرمال باز

روش اتصال

ترمینال پیچی

عرض محصول

29 میلی‌متر

عمق محصول

84 میلی‌متر

سیکل کاری مکانیکی

300000 سیکل

ولتاژ عایق نامی (ui)

250 ولت

سیکل کاری الکتریکی

1000000 سیکل

دمای محیط هنگام کارکرد

25- تا 70 درجه سانتی‌گراد

کلاس حفاظتی در برابر شوک الکتریکی

کلاس 2

استاندارد ها

CSA C22.2 No 14

,

EN/IEC 60947-1

,

EN/IEC 60947-5-1

,

JIS C8201-1

,

JIS C8201-5-1

,

UL 508

مقاومت در برابر لرزش

5gn در فرکانس 12 الی 500 هرتز

مقاومت در برابر شوک

30gn در مدت 18 میلی‌ثانیه

تعداد در جعبه

1 عدد
