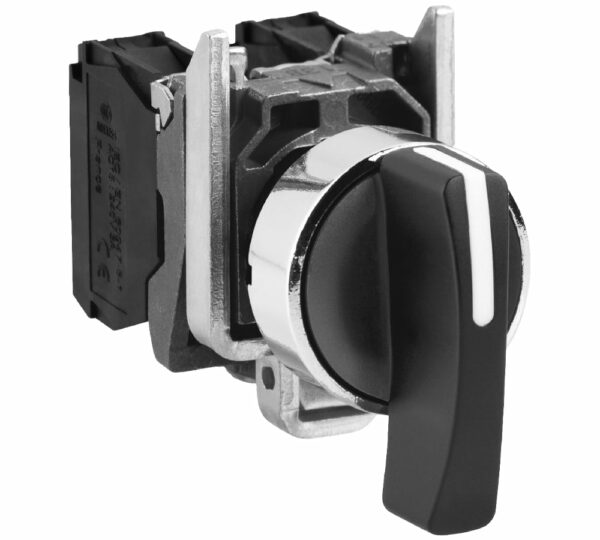

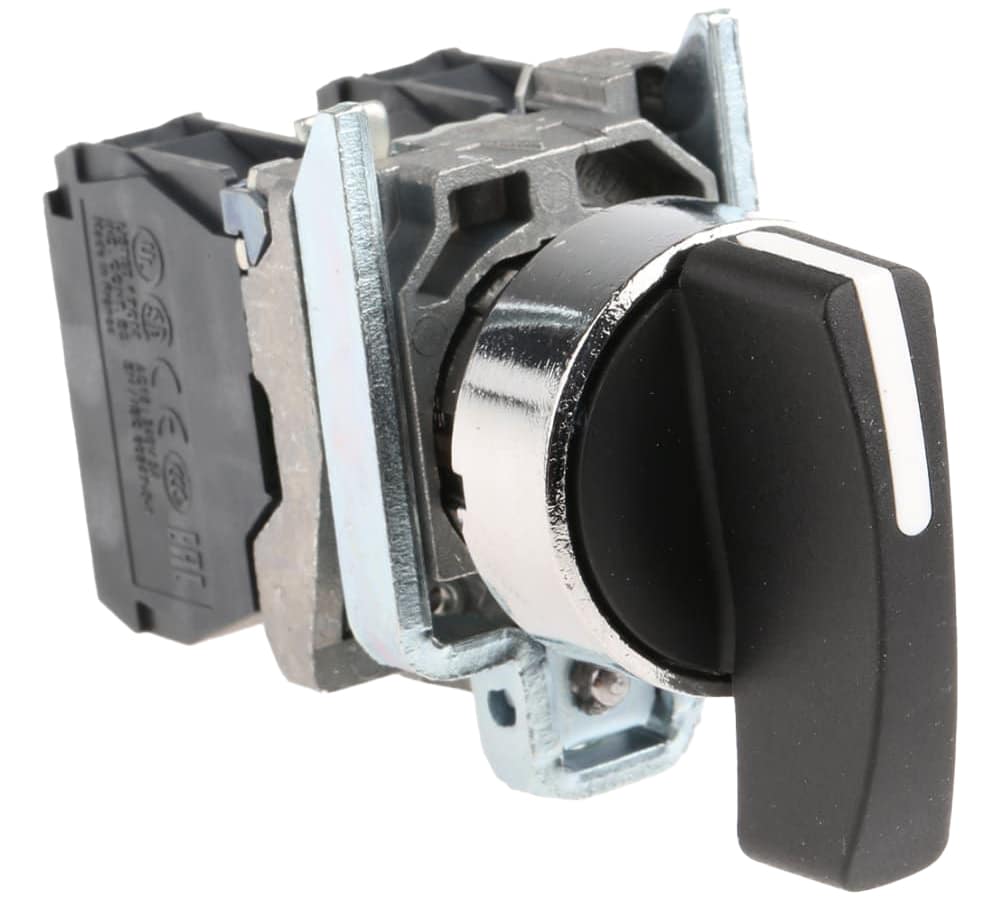

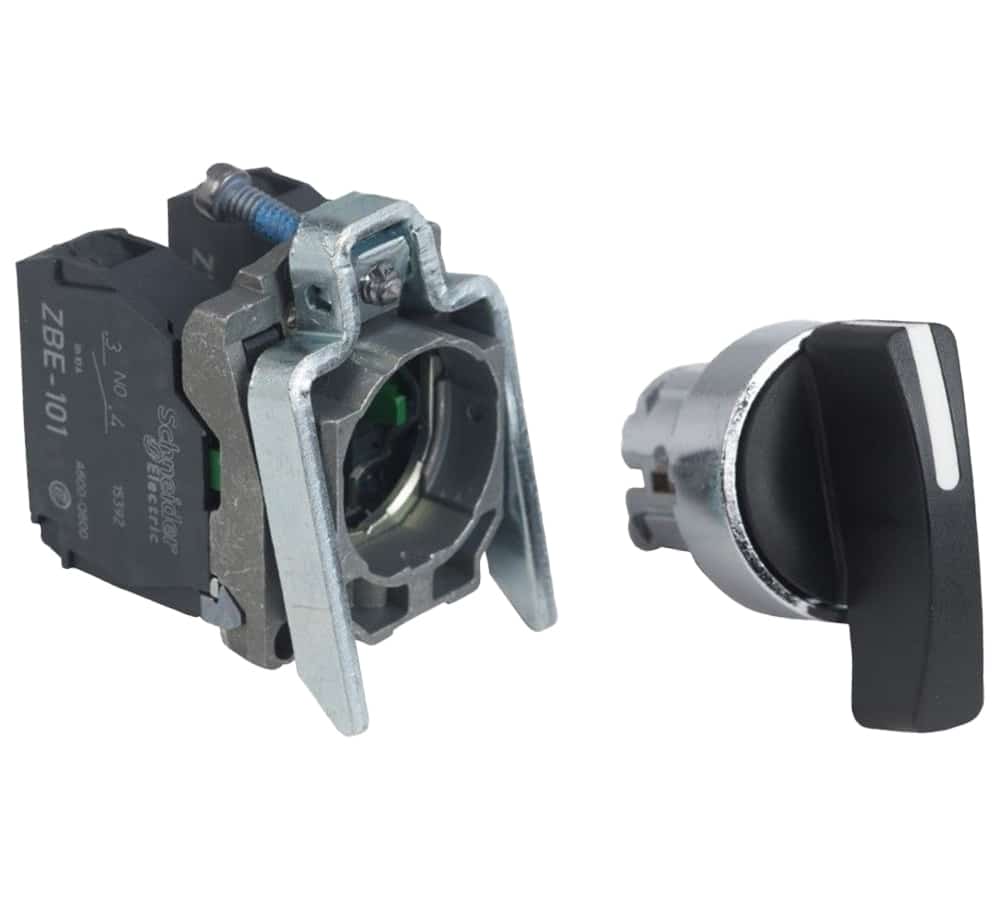

شستی دوطرفه فلزی برند اشنایدر الکتریک کد XB4BJ53 Selector Switch Long handle 0-1-2 XB4BJ33 SCHNEIDER ELECTRIC
این محصول اورجينال بوده و دارایی گارانتی سلامت فیزیکی و اصالت کالاست
رنج محصول | Harmony XB4 |
---|---|
نوع قطعه | سلکتور فرمان |
سری محصول | XB4 |
جنس قاب | فلز با پوشش کروم |
جنس مهره ثابت کننده | زماک |
قطر جای نصب | 22 میلیمتر |
نوع سری | استاندارد |
شکل سر سیگنال | گرد |
مشخصه کاربری | دستگیره بلند مشکی |
موقعیت عملکرد | 3 موقعیت ، 45 درجه |
نوع و ترکیب کنتاکت | 2 نرمال باز |
عملکرد کنتاکت | قطع آهسته |
روش اتصال | ترمینال پیچی |
ارتفاع محصول | 48 میلیمتر |
عمق محصول | 68 میلیمتر |
وزن | 105 گرم |
مقاومت در برابر نفوذ آب با فشار بالا | 7 میلیون پاسکال در 55 درجه سانتیگراد |
سیکل کاری مکانیکی | 1 میلیون سیکل |
سیکل کاری الکتریکی | 1 میلیون سیکل |
جنس کنتاکتها | آلیاژ نقره ( نقره نیکل ) |
حفاظت اتصال کوتاه | 10 آمپر |
جریان قابل عبور در شرایط تهویه با هوای آزاد | 10 آمپر |
ولتاژ عایق نامی (ui) | 600 ولت |
آستانه شکست ولتاژ موجی | 6 کیلو ولت |
جریان کاری نامی (le) | 0.1 آمپر در 600 ولت در دستهبندی کاربری DC-13, 0.27 آمپر در 250 ولت در دستهبندی کاربری DC-13, 0.55 آمپر در 125 ولت در دستهبندی کاربری DC-13, 1.2 آمپر در 600 ولت در دستهبندی کاربری AC-15, 3 آمپر در 240 ولت در دستهبندی کاربری AC-15, 6 آمپر در 120 ولت در دستهبندی کاربری AC-15 |
نحوه عرضه محصول | پک کامل |
دستهبندی حفاظتی | TH |
دمای محیط هنگام کارکرد | 40- الی 70 درجه سانتیگراد |
دمای محیط انبار | 40- الی 70 درجه سانتیگراد |
دستهبندی حفاظت در برابر اضافه ولتاژ | کلاس 1 |
استاندارد IP | IP67, IP69, IP69k |
استاندارد ها | CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-5, JIS C8201-1, JIS C8201-5-1, UL 508 |
گواهی استاندارد محصول | BV, CSA, DNV, GL, LROS, UL |
مقاومت در برابر لرزش | 5gn در فرکانس 2 الی 500 هرتز |
مقاومت در برابر شوک | 15gn درمدت 11 میلیثانیه, 30gn در مدت 18 میلیثانیه |
تعداد در جعبه | 1 عدد |
تعداد در کارتن | 100 عدد |
سلکتورهای فرمان دستهای از کلیدهای فرمان هستند که در تابلوهای فرمان ، دارای وضعیتهای مختلف یا نیازمند کنترلهای دستی و مکرر و تغییر شرایط هستند و همچنین جزء جدایی ناپذیر آنها میباشند . این کلیدها بدلیل ایجاد قابلیت انتخاب در روشن یا خاموش کردن تجهیزات یا وضعیت کارکرد آنها به کلیدهای سلکتور یا انتخاب کننده معروف هستند . این سلکتور از سری XB4 میباشد که این سری را به بدنه فلزی بودنشان میشناسیم . سلکتورها امکان انتخاب وضعیتهای مختلف در عملکرد مدار را فراهم میکنند .
سلکتور XB4BJ53 دو طرفه یا سه حالته بوده و برای دو حالت روشن و عملیاتی موتور و یک حالت خاموش آن طراحی شده است . این نوع سلکتور فاقد قابلیت قفل شدن با کلید است . مکانیزم قطع و وصل این کلید سلکتور به صورت گردان (مشابه کلیدهای گردان) بوده و با نیروی دست میباشد . شستی گردان این کلید دارای حالت برگشتپذیری میباشد . به این معنی که با هربار صدور فرمان با دست ، پس از برداشتن نیروی دست ، شستی توسط نیروی فنر به نقطه صفر یا مرکز برگشته و در حالت روشن باقی نمیماند . نوع شستی گردان این سلکتور بلند است که فضای بیشتری برای تماس دست و گرفتن آن فراهم میکند . کاربرد این نوع کلید سلکتور در مواردی که روشن بودن بیش از اندازه مدار یا موتور ممکن است موجب آسیب سیستم شود بسیار اهمیت دارد .

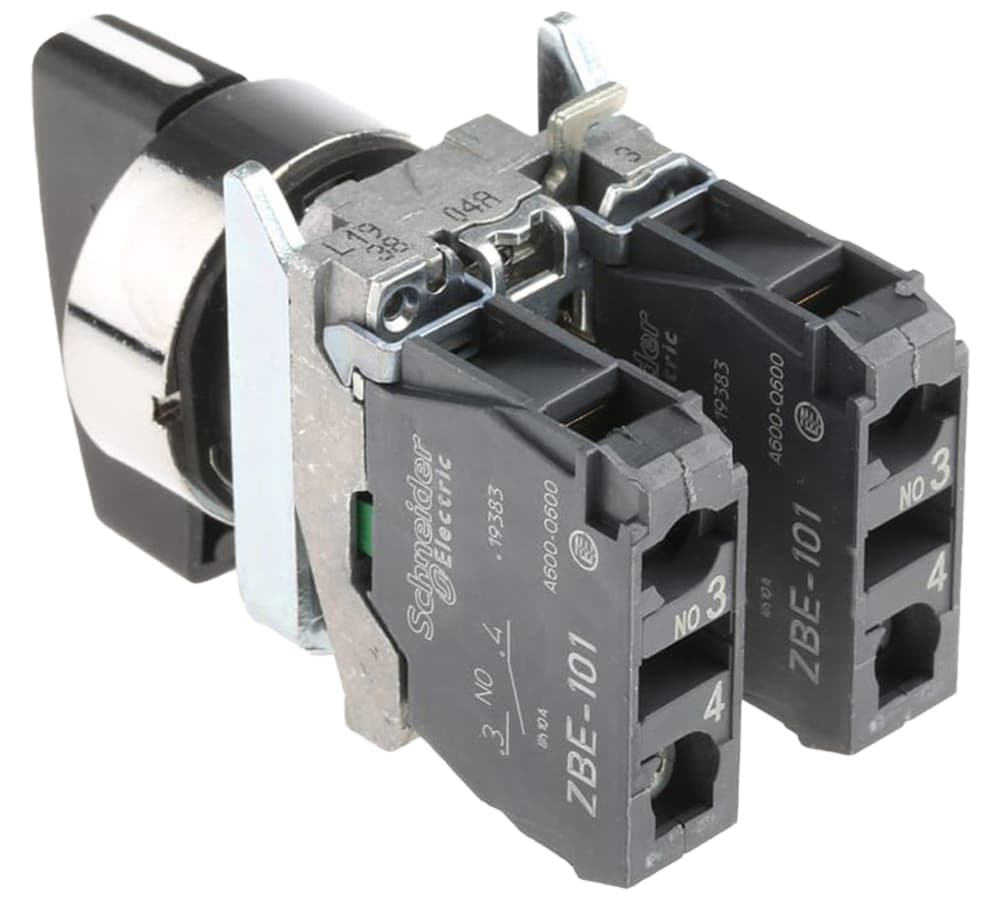

قاب این وسیله از فلز با روکش کروم است . این نوع بدنه دارای استحکام کافی در برابر ضربات مکانیکی و سایر تنشهای مکانیکی و الکتریکی میباشد . قطر شستی این پوش باتن 22 میلیمتر است و با توجه به آن ، قطر مناسب برای برش ، سوراخکاری و نصب این وسیله 22.5 میلیمتر تعیین شده که بتوان به راحتی شستی آن را در محل مورد نظر جاسازی نمود . این نوع سلکتور دارای دو جفت کنتاکت باز (NO : Normally Open) با شماره ترمینال 13-14 و 23-24 است . این وسیله فاقد کنتاکت بسته میباشد . در واقع با چرخاندن شستی آن یک کنتاکت با یکی از دو کنتاکت دیگر که در دو طرف کلید قرار دارند جفت شده و وضعیت کارکرد موتور یا مدار را مشخص میکند .
ترمینالهای این سلکتورها که برای اتصال سیمها مورد استفاده قرار میگیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیمها بهره میگیرند . این ترمینالها دارای اندازههای مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند . اندازه ترمینالهایی که برای اتصال سیم با سرسیم مورد استفاده قرار میگیرند حداکثر 2×1.5 mm² و اندازه ترمینالهای مورد استفاده برای اتصال سیمهای بدون سرسیم 1×0.22 mm² میباشد .
ولتاژ عایقی این سلکتور 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین میکند . این سلکتور در مقابل جریان اتصال کوتاه تا 10 آمپر دارای مقاومت است . جریان بهره برداری این سلکتورها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری میباشد که از 0.1 تا 6 آمپر با توجه به نوع و مقدار ولتاژ است . ابعاد ظاهری این سلکتورها به این شرح است : ارتفاع آنها 48 میلیمتر ، عرض 30 میلیمتر و عمق آن نیز 68 میلیمتر است .
دوام الکتریکی این وسیله تا 1 میلیون سیکل میباشد . به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد . دوام مکانیکی نیز در این وسیله 1 میلیون سیکل تعیین شده است . مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7 میلیون پاسکال در شرایط دمایی 55 درجه سانتیگراد و فاصله 10 سانتی متری میباشد . دمای محیط از نظر نگهداری و عملیاتی این وسیله باید بین 40- درجه تا 70+ درجه سانتیگراد باشد .
این سلکتورهای XB4 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید میشوند . درجههای حفاظت IP66 ، IP67، IP69 و IP69K برای محافظت این وسیله برقرار است .
