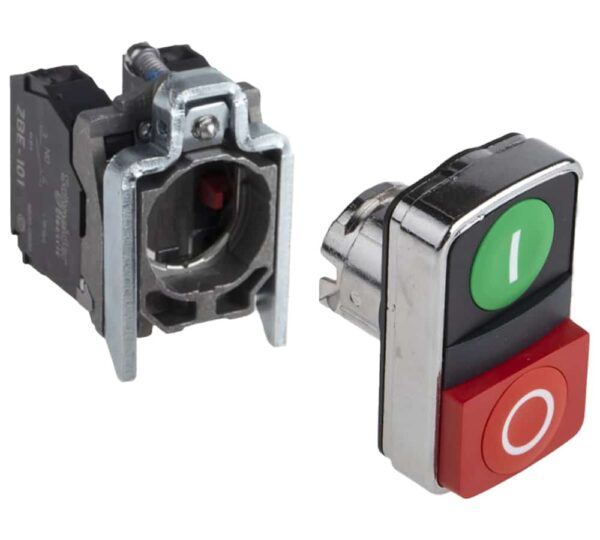

شستی دوبل فلزی با یک کنتاکت NO+NC برند اشنایدر الکتریک کد XB4BL73415 Metal Start and Stop Push Button With LED And 22mm Diameter 1NO1NC XB4BL73415 SCHNEIDER ELECTRIC
این محصول اورجينال بوده و دارایی گارانتی سلامت فیزیکی و اصالت کالاست
| رنج محصول | Harmony XB4 |
|---|---|
| نوع قطعه | پوش باتن دوبل |
| سری محصول | XB4 |
| جنس قاب | فلز با پوشش کروم |
| نوع سری | استاندارد |
| قطر جای نصب | 22 میلی‌متر |
| شکل سر پوش باتن | مستطیل |
| نوع و ترکیب کنتاکت | 1 نرمال باز + 1 نرمال بسته |
| روش اتصال | ترمینال پیچی |
| وزن | 116 گرم |
| سیکل کاری مکانیکی | 1 میلیون سیکل |
| جنس کنتاکت‌ها | آلیاژ نقره ( نقره نیکل ) |
| ولتاژ عایق نامی (ui) | 600 ولت |
| سیکل کاری الکتریکی | 1 میلیون سیکل |
| دمای محیط انبار | 40- الی 70 درجه سانتی‌گراد |
| دمای محیط هنگام کارکرد | 40- الی 70 درجه سانتی‌گراد |
| کلاس حفاظتی در برابر شوک الکتریکی | کلاس 1 |
| استاندارد IP | IP67, IP69, IP69k |
| استاندارد ها | CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-5, JIS C8201-1, JIS C8201-5-1, UL 508 |
| گواهی استاندارد محصول | BV, CSA, DNV, GL, LROS, UL listed |
| مقاومت در برابر لرزش | 5gn در فرکانس 2 الی 500 هرتز |
| مقاومت در برابر شوک | 30gn در مدت 18 میلی‌ثانیه, 50gn در مدت 11 میلی‌ثانیه |
| تعداد در جعبه | 1 عدد |
| تعداد در کارتن | 100 عدد |
| جنس مهره ثابت کننده | زماک |
| نوع کاربری | مکانیزم با برگشت فنر |
| عملکرد کنتاکت | قطع آهسته |
| مقاومت در برابر نفوذ آب با فشار بالا | 7 میلیون پاسکال در 55 درجه سانتی‌گراد |
| گشتاور مورد نیاز برای سفت کردن پیچ | 0.6 الی 1 نیوتن‌متر |
| حفاظت اتصال کوتاه | 10 آمپر |
| جریان قابل عبور در شرایط تهویه با هوای آزاد | 10 آمپر |
| مقاومت در برابر موج گذرای سریع | 6 کیلو ولت |
| جریان کاری نامی (le) | 0.1 آمپر در 600 ولت در دسته‌بندی کاربری DC-13, 0.27 آمپر در 250 ولت در دسته‌بندی کاربری DC-13, 0.3 آمپر در 240 ولت در دسته‌بندی کاربری AC-15, 0.55 آمپر در 125 ولت در دسته‌بندی کاربری DC-13, 1.2 آمپر در 600 ولت در دسته‌بندی کاربری AC-15, 6 آمپر در 120 ولت در دسته‌بندی کاربری AC-15 |
| نحوه عرضه محصول | پک کامل |
| دسته‌بندی حفاظتی | TH |
این نوع پوش باتن‌ها دارای نام اختصاری XB4 هستند و در صنعت به عنوان شستی‌های دوبل فشاری برگشت‌پذیر شناخته می‌شوند . منظور از برگشت‌پذیر بودن این پوش باتن‌ها ، حالت فنری آن‌هاست که با فشار دادن یا تحریک دستی فرمان لازم را صادر می‌کنند و با برداشتن نیروی دست ، به حالت اولیه خود باز می‌گردند .

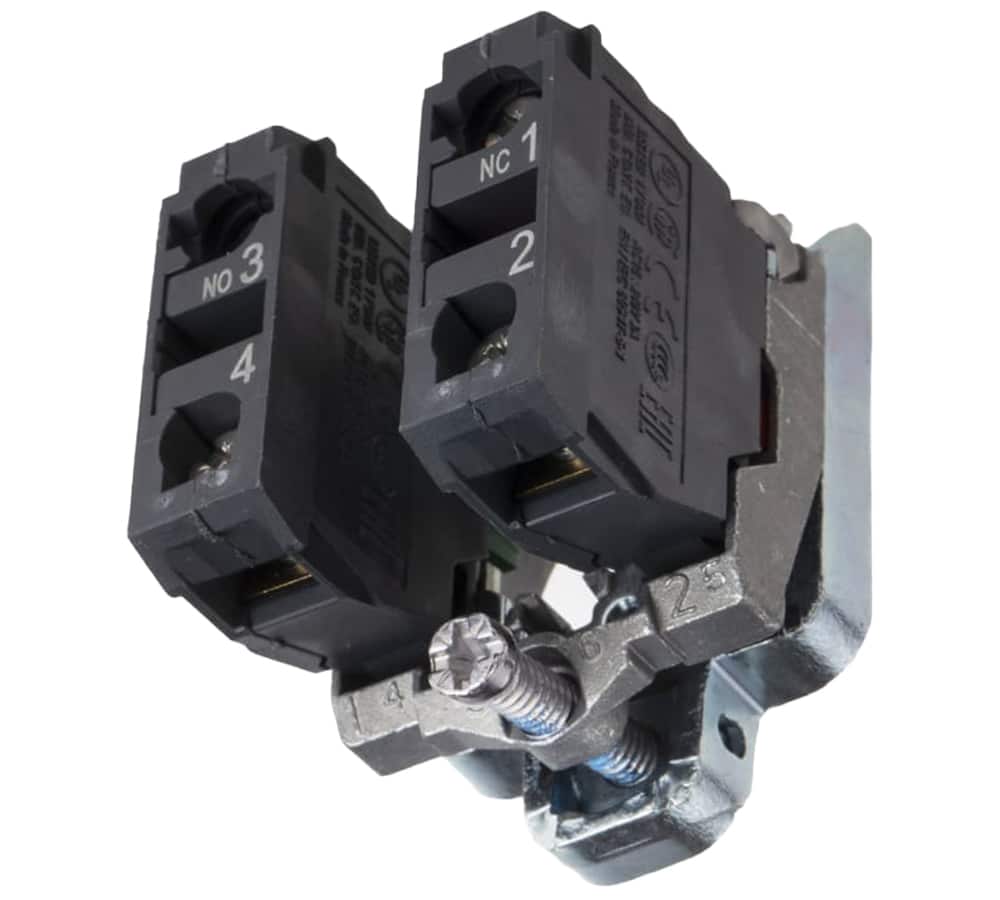

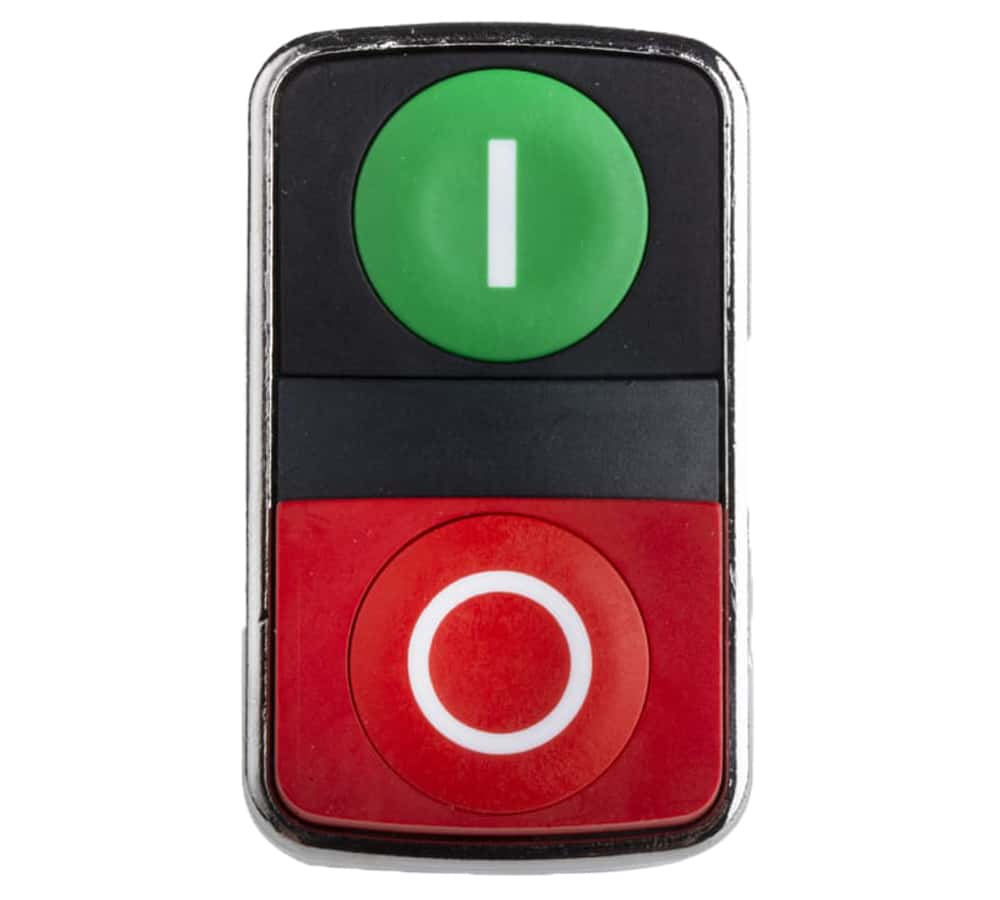

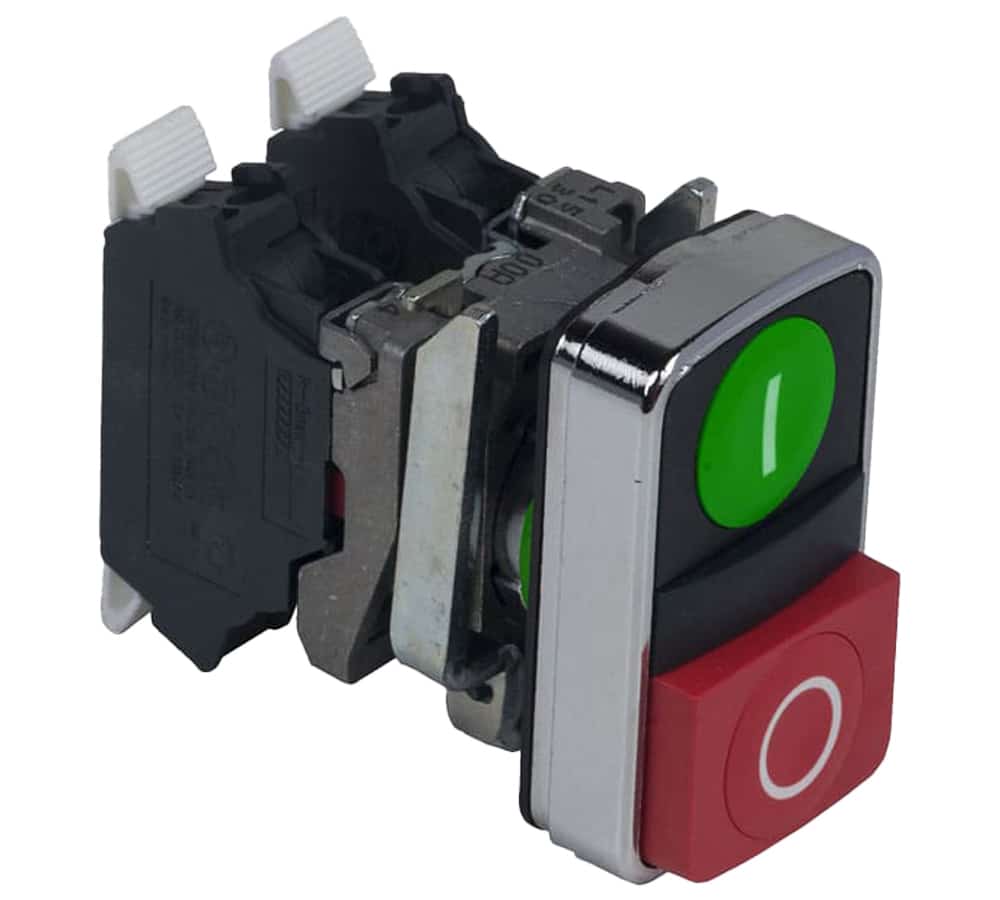

کاربرد شستی‌های دوبل در تابلوهای برق برای صدور فرمان استارت و استپ در مدار از طریق یک کلید بسیار دارای اهمیت بوده و استفاده‌های فراوانی دارد . در واقع طراحی و ساخت این پوش باتن کمک بسیاری به صرفه‌جویی در فضای داخلی تابلو ، هزینه‌های اضافی و زمان تشخیص کلیدهای استارت و استپ یک خروجی در مدار کرده است . این نوع پوش باتن دارای دو دکمه به رنگ‌های قرمز و سبز است . دکمه سبز این وسیله برای عمل استارت یا راه‌اندازی مدار استفاده می‌شود عملیات وصل کنتاکت‌های باز (NO : Normally Open) را که با شماره ترمینال 3 و 4 مشخص شده‌اند انجام می‌دهد . برای استپ یا توقف کارکرد مدار از دکمه قرمز آن استفاده می‌شود . این دکمه نیز عمل باز کردن یا قطع کنتاکت بسته (NC : Normally Close) را که با شماره ترمینال 1 و 2 مشخص شده‌اند انجام می‌دهد .

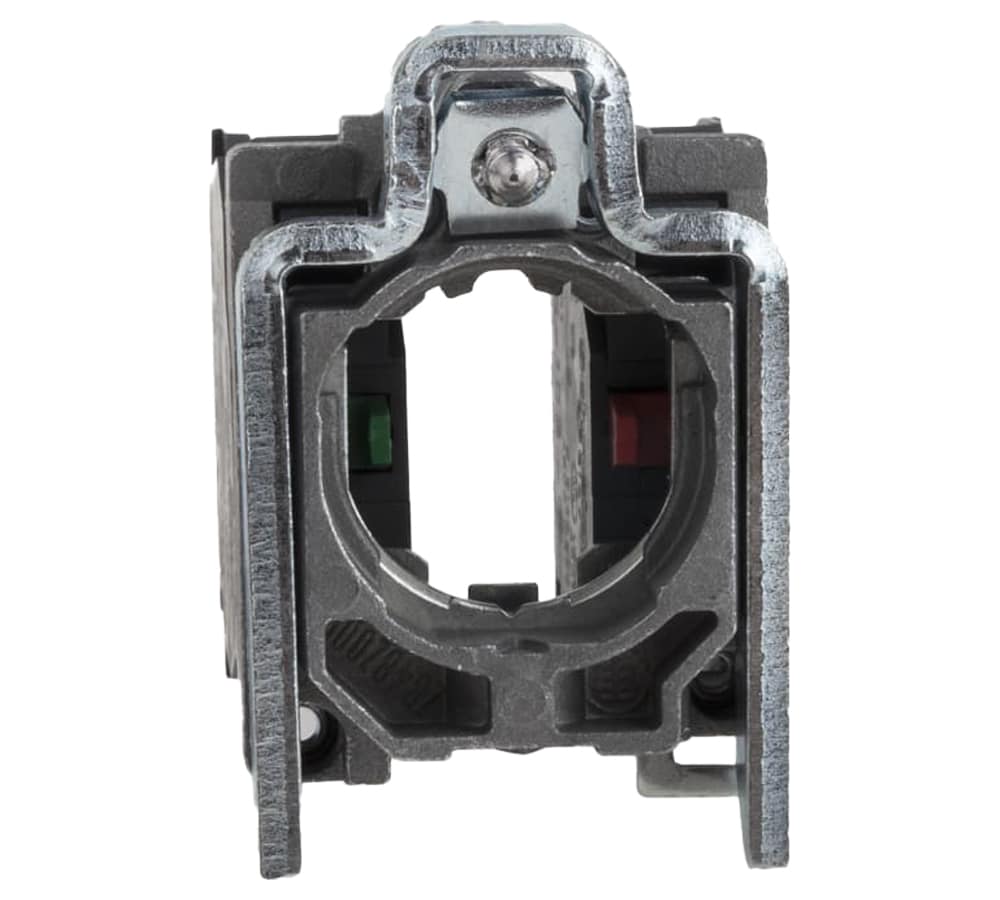

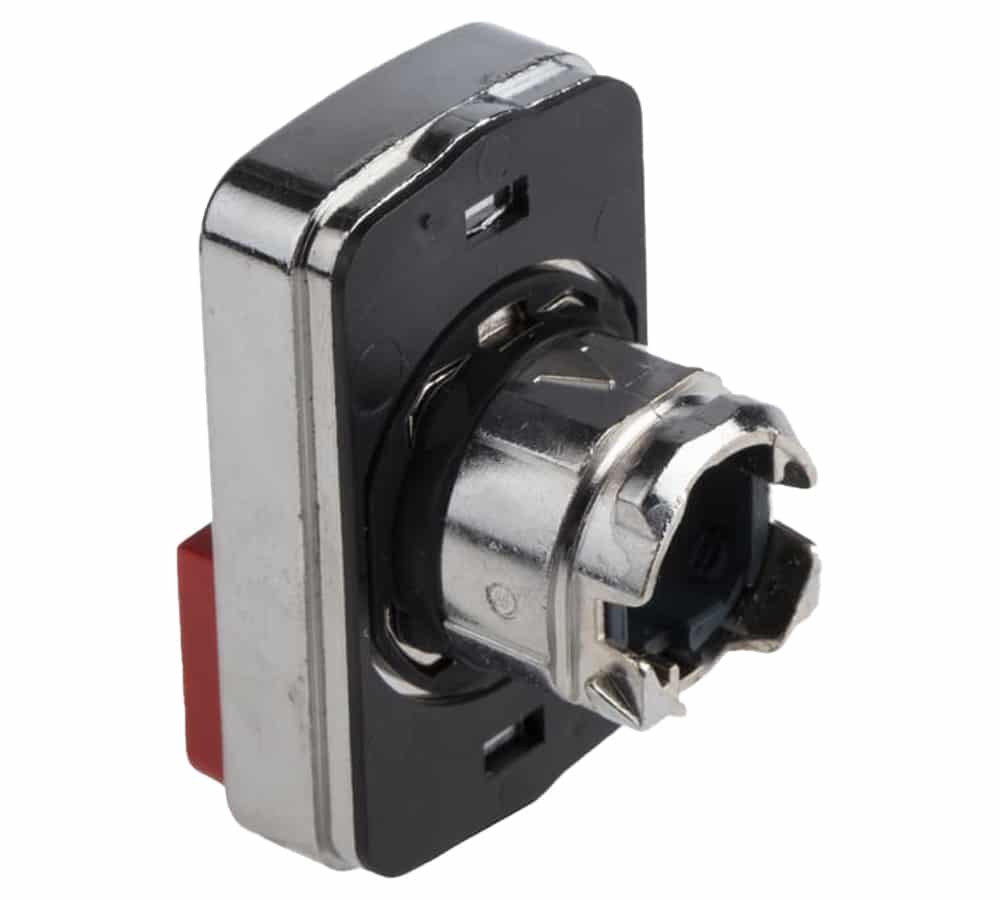

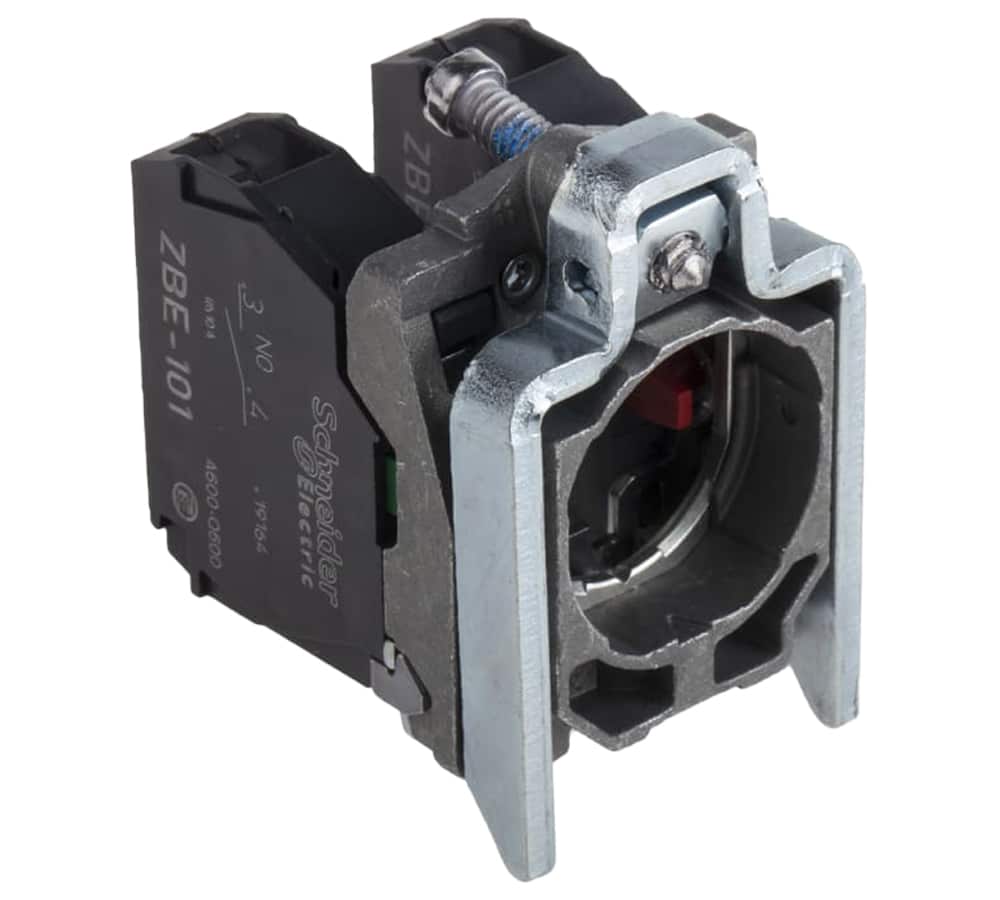

بدنه این وسیله از جنس فلزی با روکش کروم است . استحکام این نوع بدنه بزرگ‌ترین مزیت آن است که در شرایط محیطی مانند ضربه و ارتعاشات و … مقاومت بالایی دارد . ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند . این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند . اندازه ترمینال‌های گیره پیچی که برای اتصال سیم با سرسیم مورد استفاده قرار می‌گیرند حداکثر 2×1.5 mm² و اندازه ترمینال‌های مورد استفاده برای اتصال سیم‌های بدون سرسیم 1×0.22 mm² می‌باشد . این اندازه برای ترمینال‌های فنری این وسیله نیز مورد استفاده قرار می‌گیرد .
ولتاژ عایقی در این پوش باتن‌ها 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند . این پوش باتن در مقابل جریان اتصال کوتاه بالا مقاومت چندانی ندارد و تنها تا 10 آمپر دارای مقاومت است . جریان بهره برداری این پوش باتن‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است از 0.1 تا 6 آمپر دارای مقادیر متغیری می‌باشد . مقاومت این وسیله در برابر فشارهای بالا 7 میلیون پاسکال است . این مقدار در دمای 55 درجه سانتی‌گراد و در فاصله 0.1 متری (10 سانتی‌متری) برقرار است .
دوام مکانیکی این وسیله تا 1 میلیون سیکل می‌باشد . به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد . دوام الکتریکی این وسیله نیز به همین شکل تا 1 میلیون سیکل عملکرد تعیین شده است . دمای محیط برای نگهداری این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد . دمای کار یا دمای بهره‌برداری نیز برای این پوش باتن همین قدر تعیین شده است . این نوع پوش باتن‌های XB4 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند . درجه‌های حفاظت IP67 ، IP69 و IP69K طبق استانداردهای مختلف برای این وسیله عنوان شده‌اند .
