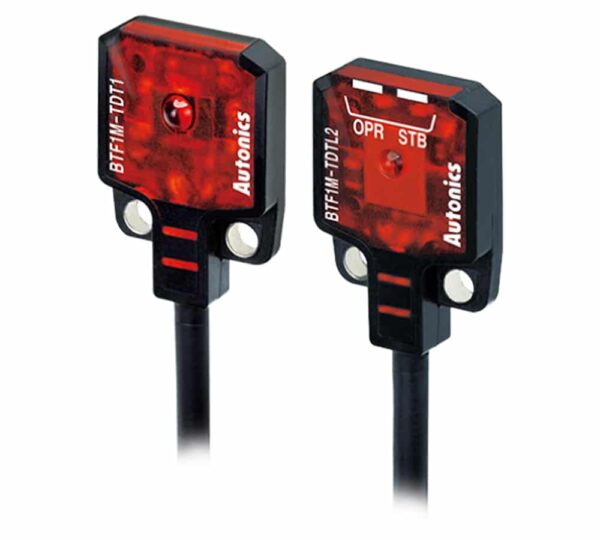

سنسور نوری دوطرفه آتونیکس BTF1M-TDTL

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

  • نوع تشخیص : دوطرفه (Through beam)
  • فاصله تشخیص : 1 متر
  • هدف تشخیص : مواد نیمه شفاف و مات
  • منبع تغذیه : 12 الی 24 ولت DC
  • نوع خروجی سنسور : NPN کلکتور باز
  • درجه حفاظتی : IP67

ویدیو محصول

توضیحات محصول

سنسورهای نوری آتونیکس کد BTF1M-TDTL یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور یک نوع سنسور دو طرفه است که شامل فرستنده (امیتر) و گیرنده (رسیور) جداگانه می‌باشد. ارتباط این سنسور با سایر قسمت‌های کنترلی به صورت NPN کلکتور باز انجام می‌شود.

ویژگی‌های فنی سنسور نوری آتونیکس کد BTF1M-TDTL:

  • سنسور نوری آتونیکس کد BTF1M-TDTL از طریق پرتوی نور بین فرستنده و گیرنده عمل می‌کند که تا 1 متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور تا 1 متر تعیین شده است.
  • سنسور نوری آتونیکس BTF1M-TDTL قابلیت تشخیص اهداف را در اندازه‌های مختلف دارد. حداقل اندازه اهداف مورد سنجش برای این سنسور برای مواد مات قطر 2 میلی‌متر است.
  • منبع نوری این سنسور، چراغ LED قرمز 650 نانومتر می‌باشد.
  • جنس قاب این سنسور از پلی بوتیلن ترفتالات بوده و قسمت حسگر آن از جنس پلی متیل متاکریلات است. براکت یا پایه آن از فولاد ضد زنگ و جنس پیچ از فولاد کربن می‌باشد.
  • این سنسور به وسیله کابل با قطر 2.5 میلی‌متر به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود. طول کابل این سنسور 2 متر است.
  • حالت عملکرد این سنسور بصورت Light ON می‌باشد. به این معنی که با رسیدن پرتوی نور ارسالی از فرستنده به گیرنده یا افزایش شدت پرتو، سنسور سیگنال خروجی را ارسال می‌کند. به عبارتی دیگر این سنسور حساس به افزایش پرتوی نور است.

مشخصات ولتاژ و جریان

  • سنسور نوری آتونیکس BTF1M-TDTL در ولتاژ DC در بازه ولتاژ 12 تا 24 ولت با ریپل حداکثر %10 قابل بهره‌برداری می‌باشد.
  • حداکثر جریان مصرفی این سنسور نیز بین امیتر و رسیور برابر 20 میلی‌آمپر است.

سرعت پاسخگویی (عملکرد)

  • سرعت یا زمان پاسخگویی یا تشخیص این سنسور حداکثر 1 میلی‌ثانیه است.

مشخصات حفاظتی و شرایط دمایی و شدت نور

  • سنسور نوری آتونیکس BTF1M-TDTL از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP67 بر طبق استاندارد IEC تامین شده است.
  • محدوده دمای عملیاتی این وسیله بین 25- درجه و 55+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین40- تا 70+ درجه سانتی‌گراد تعیین شده است.
  • رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
  • شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 10هزار لوکس و برای نور لامپ برابر 3000 لوکس تعیین شده است.

سوالات متداول

جزییات محصول

کد کالا

BTF1M-TDTL

برند

آتونیکس

کشور سازنده

کره جنوبی

نوع سنسور

نوری یا فوتوالکتریک

نوع تشخیص

دوطرفه (Through beam)

فاصله تشخیص

1 متر

هدف تشخیص

مواد نیمه شفاف و مات

منبع نور

LED قرمز (650 نانو‌متر)

زمان پاسخ

حداکثر 1 میلی ثانیه

منبع تغذیه

12 الی 24 ولت DC با 10٪ تلرانس

جریان مصرفی

حداکثر 20 میلی‌آمپر

تنظیم حساسیت

ندارد

نوع اتصال

کابل

حالت کاربری

روشن وصل

نوع خروجی سنسور

NPN کلکتور باز

حداکثر دما برای عملکرد درست

55 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

25- درجه سانتی گراد

میزان رطوبت قابل تحمل

35 الی 85 درصد

مدار حفاظتی

حفاظت پلاریته معکوس ، حفاظت اتصال کوتاه

استاندارد IP

IP67

جنس بدنه

بدنه: PBT ، قسمت سنسور: PMMA

اقلام‌ همراه دستگاه

پیچ (SWCH10A) ، گیره نگهدارنده (SUS304)

وزن

40 گرم
