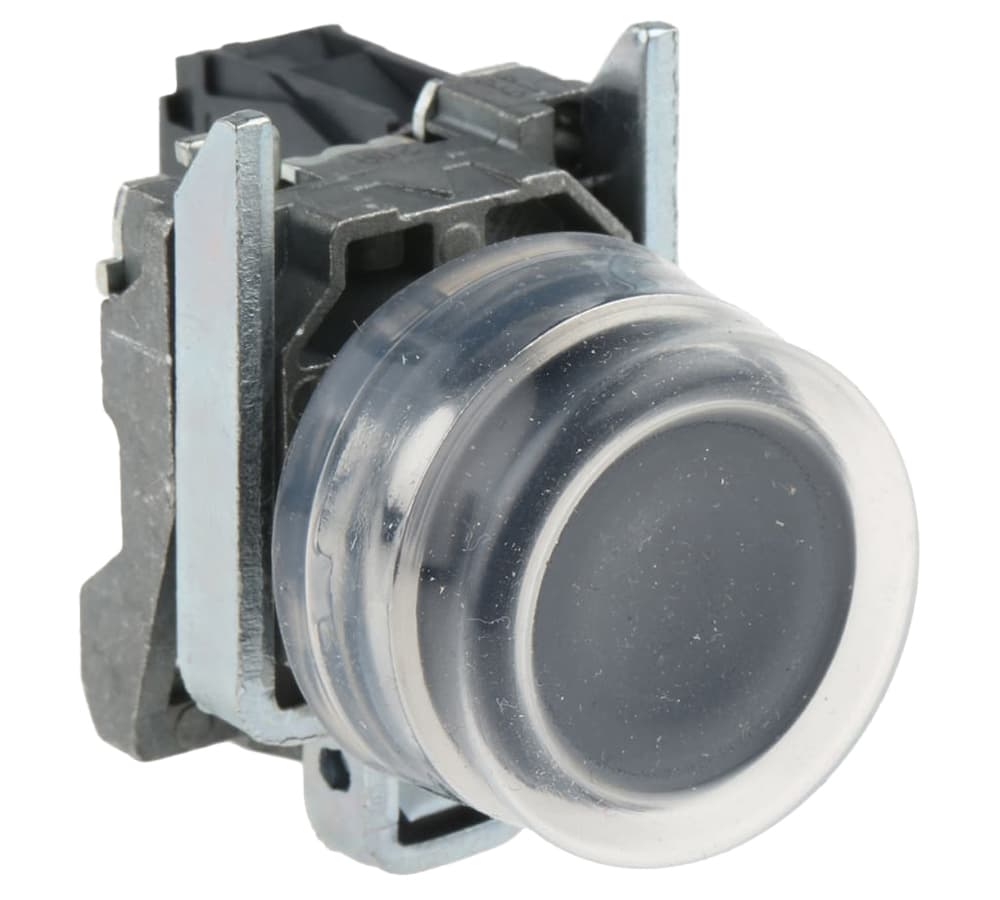

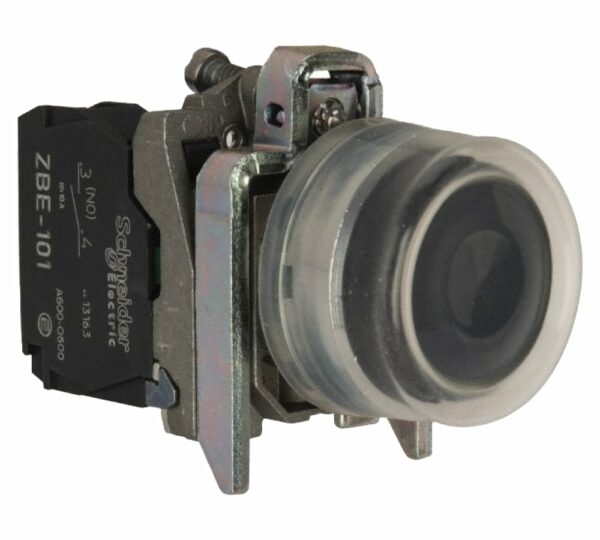

شستی فلزی مشکی درپوش دار اشنایدر XB4BP21

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

ویدیو محصول

توضیحات محصول

ویژگی های فنی پوش باتن XB4BP21

  • اهداف و کاربرد

پوش باتن‌های XB4BP21 دارای نام اختصاری XB4 هستند و در صنعت به عنوان شستی‌های فشاری برگشت‌پذیر اضطراری شناخته می‌شوند. منظور از برگشت‌پذیر بودن این پوش باتن‌ها، حالت فنری آن‌هاست که با فشار دادن یا تحریک دستی فرمان لازم را صادر می‌کنند و با برداشتن نیروی دست، به حالت اولیه خود باز می‌گردند.

این وسیله که یک شستی به رنگ مشکی بر روی آن تعبیه شده است، بدون چراغ بوده و به دلیل رنگ واضح و قابل قبول خود به راحتی از فاصله دور قابل تشخیص می‌باشد.

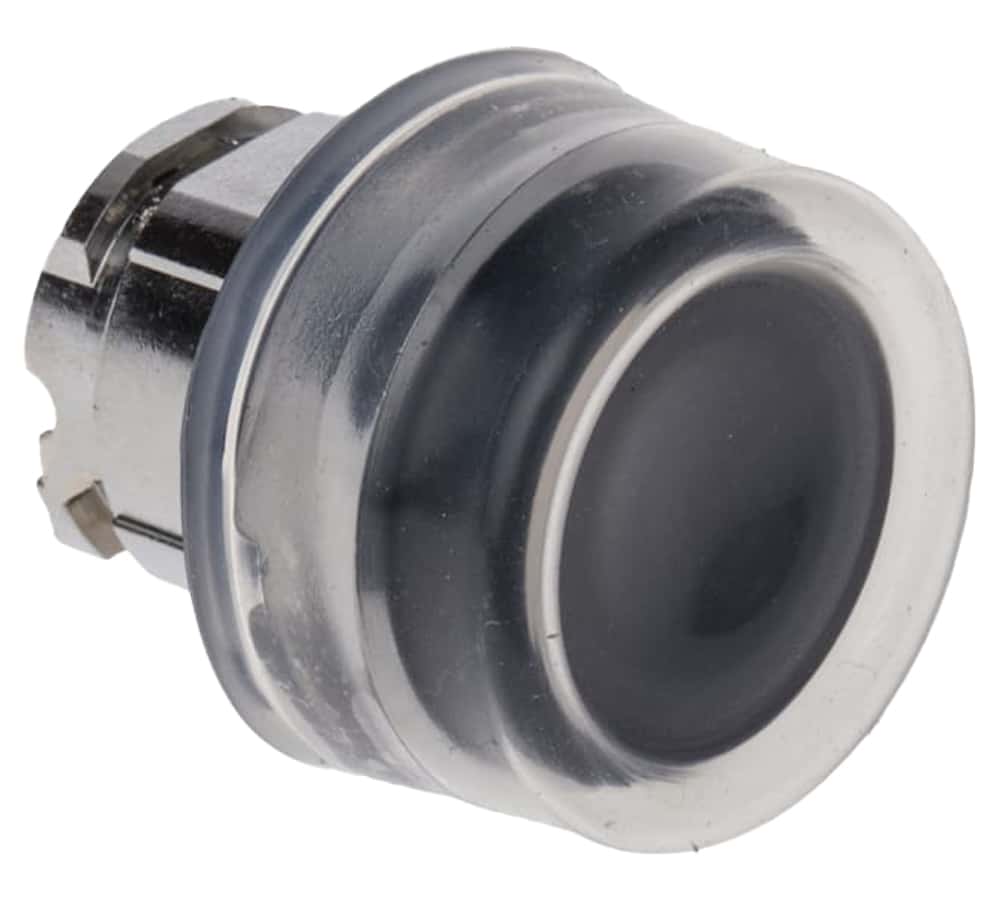

بر روی شستی این پوش باتن یک نوع کاور محافظ قرار دارد که علاوه بر محافظت از شستی در برابر آلودگی و ضربات و غیره، نوعی مانع برای فشردن ناخواسته شستی می‌باشد.

از این نوع پوش باتن‌های مشکی برای وصل مدار به صورت عادی یا اضطراری استفاده می‌شود.  کاربرد این نوع پوش باتن در استارت و استپ مدار و به عبارتی دیگر نوعی شستی چند منظوره است. این رنگ از پوش باتن می‌تواند به جای پوش باتن‌های سبز و قرمز نیز مورد استفاده قرار گیرد. اما با توجه به اینکه این نوع فقط دارای کنتاکت باز است، تنها برای استارت مدار کاربرد دارد.

  • مشخصات شستی

قاب شستی پوش باتن XB4BP21 از جنس فلزی با روکش کروم است. استحکام این نوع قاب بزرگ‌ترین مزیت آن است که در شرایط محیطی مختلف مانند ضربه، ارتعاشات و … مقاومت بالایی دارد و از شستی محافظت می‌کند.

قطر شستی این پوش باتن 22 میلی‌متر است و با توجه به آن، قطر مناسب برای برش، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی شستی آن را در محل مورد نظر جاسازی نمود.

  • کنتاکت‌ها و ترمینال

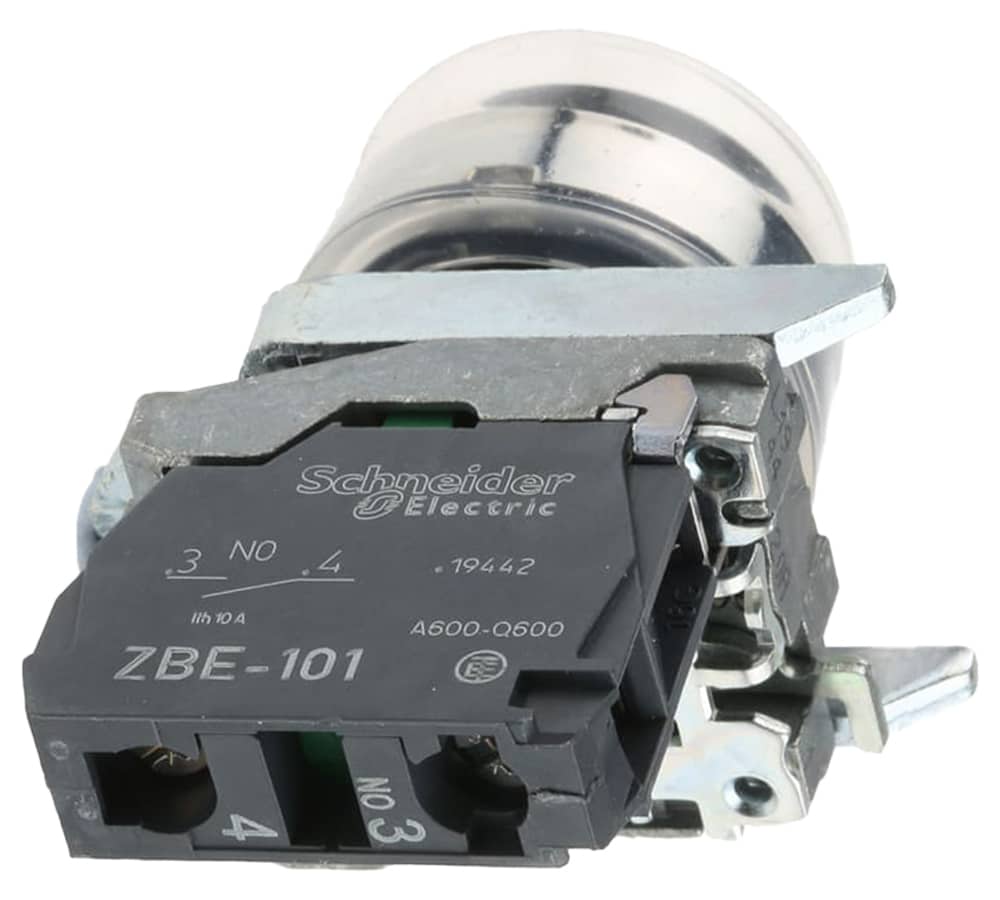

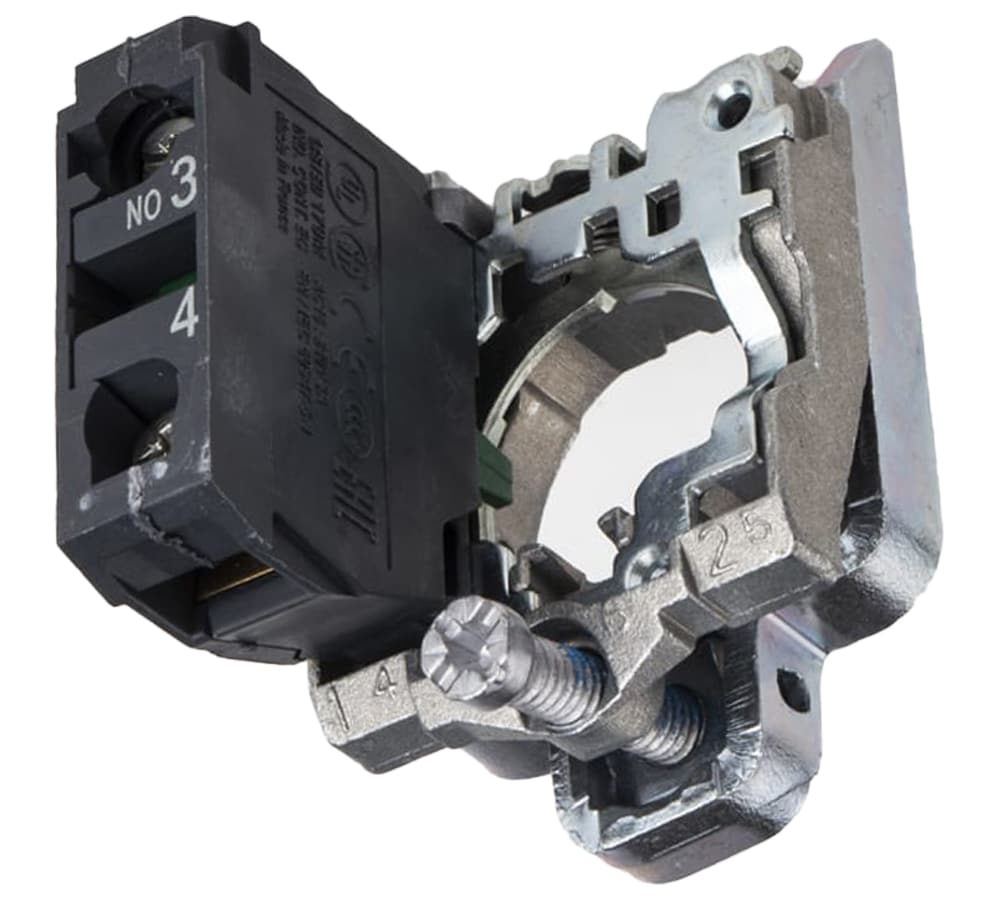

‌ پوش باتن XB4BP21 دارای کنتاکت‌ باز (NO: Normally Open) است که با شماره 3 و 4 پشت پوش باتن مشخص شده است. جنس این کنتاکت‌ها از آلیاژ نقره که ترکیبی از نقره و نیکل می‌باشد تشکیل شده است.

ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند، از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

  • مشخصات ولتاژ و جریان

ولتاژ عایقی در پوش باتن XB4BP21 برابر  600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

این پوش باتن در مقابل جریان اتصال کوتاه بالا تحمل 10 آمپر را دارد. علاوه بر این جریان قابل عبور از این وسیله درشرایط تهویه در هوای آزاد نیز 10 آمپر می‌باشد.

جریان بهره برداری یا عملیاتی این پوش باتن‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است، دارای مقادیر متغیری از 0.1 تا 6 آمپر می‌باشد.

  • مقاومت در برابر فشار

مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7 میلیون پاسکال در شرایط دمایی 55 درجه سانتی‌گراد و فاصله 10 سانتی متری می‌باشد.

  • ابعاد

ابعاد ظاهری پوش باتن XB4BP21 به این شرح است: ارتفاع آن‌ها 47 میلی‌متر، عرض 30 میلی‌متر و عمق آن نیز 61 میلی‌متر است.

  • دوام و سیکل عملکرد

دوام الکتریکی پوش باتن XB4BP21 تا 1 میلیون سیکل در شرایط مختلف جریانی و ولتاژی اعم از AC و DC می‌باشد. به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد.

دوام مکانیکی نیز در این وسیله 10 میلیون سیکل تعیین شده است.

  • مشخصات حفاظتی و نگهداری

دمای محیط برای نگهداری و دمای عملیاتی  این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد.

پوش باتن XB4BP21 در درجه حفاظت مختلفی از نظر نفوذ رطوبت، ذرات ریز، گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند. درجه‌های حفاظت IP66 و IP67 برای محافظت این وسیله برقرار است.

سوالات متداول

جزییات محصول

برند

اشنایدر الکتریک

رنج محصول

Harmony XB4

نوع قطعه

پوش باتن

سری محصول

XB4

جنس قاب

فلز با پوشش کروم

جنس مهره ثابت کننده

زماک

قطر جای نصب

22 میلی‌متر

شکل سر پوش باتن

گرد

نوع کاربری

مکانیزم با برگشت فنر

نوع سری

استاندارد

نوع و ترکیب کنتاکت

1 نرمال باز

عملکرد کنتاکت

قطع آهسته

روش اتصال

ترمینال پیچی

ارتفاع محصول

47 میلی‌متر

عرض محصول

30 میلی‌متر

عمق محصول

61 میلی‌متر

وزن

82 گرم

مقاومت در برابر نفوذ آب با فشار بالا

7 میلیون پاسکال در 55 درجه سانتی‌گراد

میزان نیروی فشاری برای عملکرد

3.8 نیوتن

سیکل کاری مکانیکی

10 میلیون سیکل

گشتاور مورد نیاز برای سفت کردن پیچ

0.8 الی 1.2 نیوتن‌متر

جنس کنتاکت‌ها

آلیاژ نقره ( نقره نیکل )

حفاظت اتصال کوتاه

10 آمپر

جریان قابل عبور در شرایط تهویه با هوای آزاد

10 آمپر

ولتاژ عایق نامی (ui)

600 ولت

آستانه شکست ولتاژ موجی

6 کیلو ولت

جریان کاری نامی (le)

0.1 آمپر در 600 ولت در دسته‌بندی کاربری DC-13, 0.27 آمپر در 250 ولت در دسته‌بندی کاربری DC-13, 0.55 آمپر در 125 ولت در دسته‌بندی کاربری DC-13, 1.2 آمپر در 600 ولت در دسته‌بندی کاربری AC-15, 3 آمپر در 240 ولت در دسته‌بندی کاربری AC-15, 6 آمپر در 120 ولت در دسته‌بندی کاربری AC-15

سیکل کاری الکتریکی

1 میلیون سیکل

نحوه عرضه محصول

پک کامل

دسته‌بندی حفاظتی

TH

دمای محیط انبار

40- الی 70 درجه سانتی‌گراد

دمای محیط هنگام کارکرد

40- الی 70 درجه سانتی‌گراد

دسته‌بندی حفاظت در برابر اضافه ولتاژ

کلاس 1

استاندارد IP

IP66, IP67

استاندارد ها

CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-5, JIS C8201-1, JIS C8201-5-1, UL 508

گواهی استاندارد محصول

BV, CSA, DNV, GL, LROS, UL listed

مقاومت در برابر لرزش

5gn در فرکانس 12 الی 500 هرتز

مقاومت در برابر شوک

30gn در مدت 18 میلی‌ثانیه, 50gn در مدت 11 میلی‌ثانیه

تعداد در جعبه

1 عدد

تعداد در کارتن

150 عدد
