شستی دوبل چراغدار فلزی اشنایدر XB4BW73731M5

ویژگی های فنی پوش باتن XB4BW73731M5

• اهداف و کاربرد

پوش باتن‌های اشنایدر کد XB4BW73731M5 دارای نام اختصاری XB4 هستند و در صنعت به عنوان شستی‌های دوبل فشاری برگشت‌پذیر شناخته می‌شوند. منظور از برگشت‌پذیر بودن این پوش باتن‌ها، حالت فنری آن‌هاست که با فشار دادن یا تحریک دستی فرمان لازم را صادر می‌کنند و با برداشتن نیروی دست، به حالت اولیه خود باز می‌گردند.

کاربرد شستی‌های دوبل در تابلوهای برق برای صدور فرمان استارت و استپ در مدار از طریق یک کلید بسیار دارای اهمیت بوده و استفاده‌های فراوانی دارد. در واقع طراحی و ساخت این پوش باتن کمک بسیاری به صرفه‌جویی در فضای داخلی تابلو، هزینه‌های اضافی و زمان تشخیص کلیدهای استارت و استپ یک خروجی در مدار کرده است. تفاوت این نوع شستی دوبل با سایر وسیله‌های مشابه برخورداری از یک چراغ پیلوت  LED  سفید رنگ مرکزی است. این چراغ در شناسایی و دسترسی سریع به این کلید موثر بوده و در شرایطی که تجهیزات قطع و وصل مدار دارای تعدد زیادی است، دکمه‌های قطع و وصل کلید را به وضوح روشن و قابل تشخیص می‌سازد.

• بدنه

بدنه این وسیله از جنس فلزی با روکش کروم است. استحکام این نوع بدنه بزرگ‌ترین مزیت آن است که در شرایط محیطی متفاوت مانند ضربه، ارتعاشات و … مقاومت بالایی دارد.

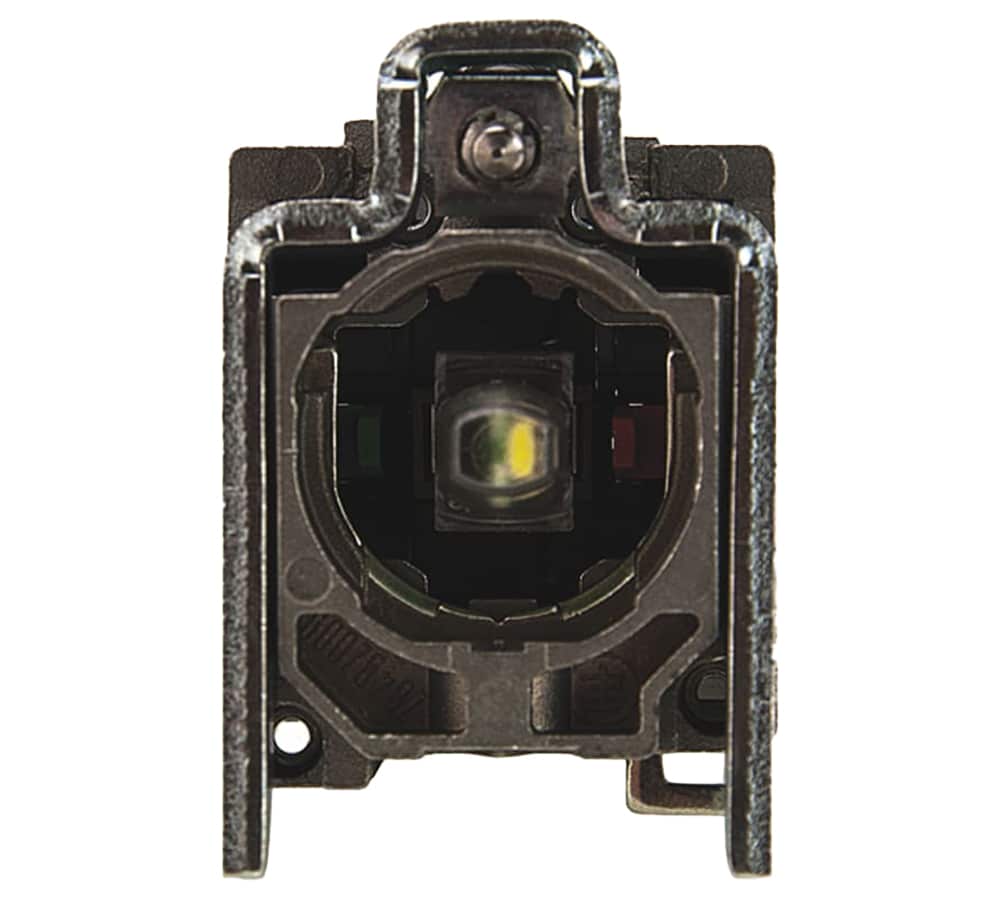

• مکانیزم، کنتاکت‌ها و ترمینال‌ها

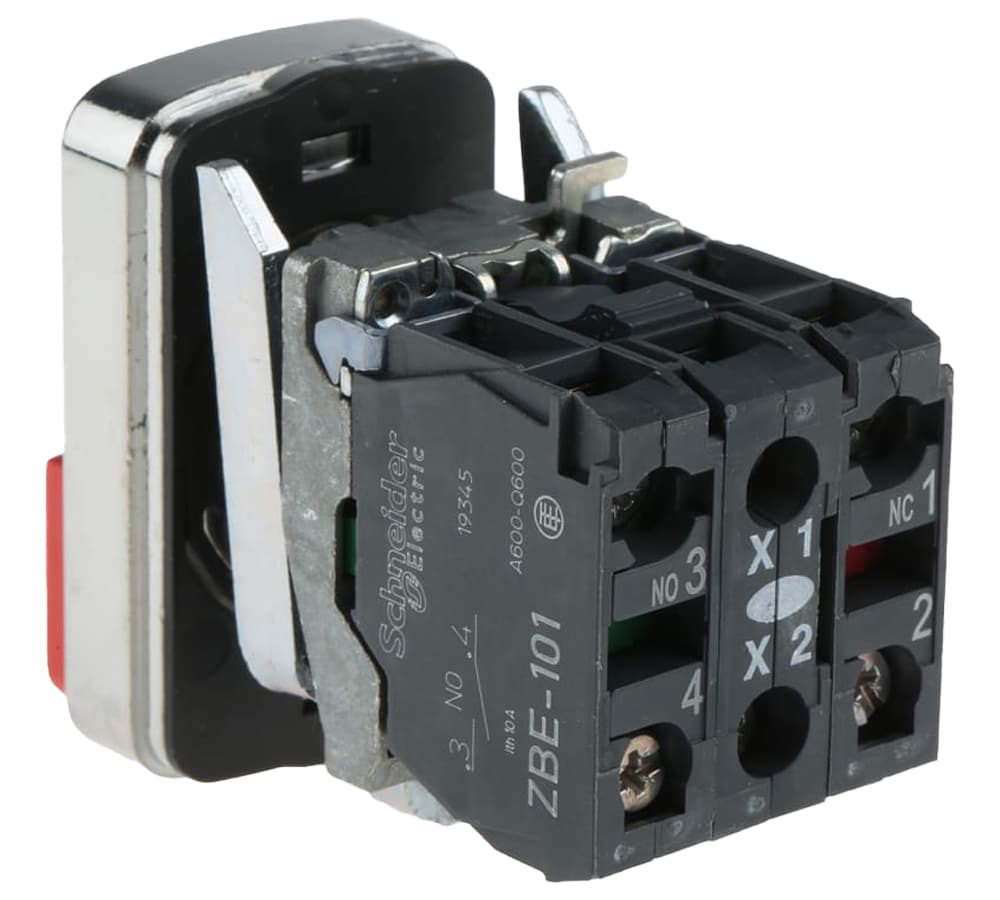

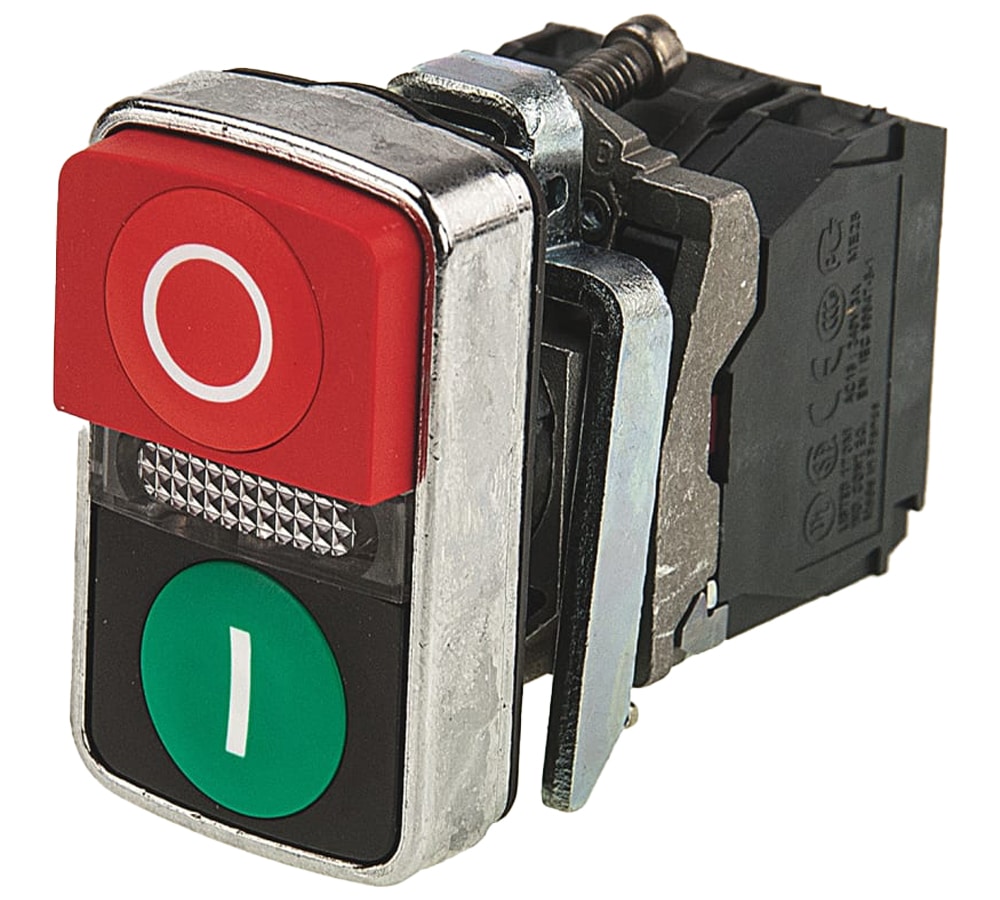

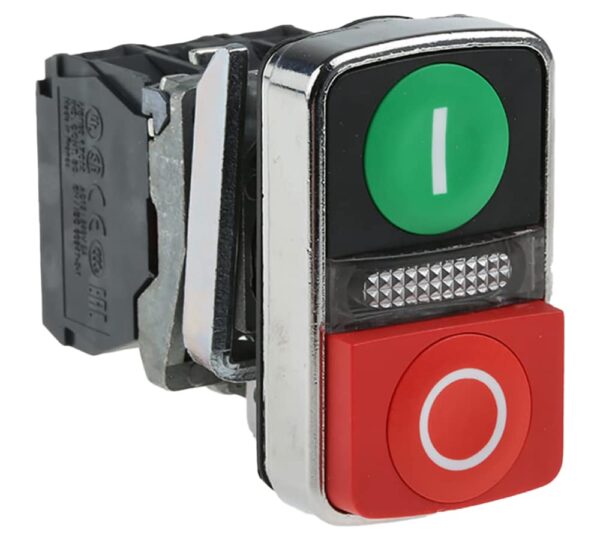

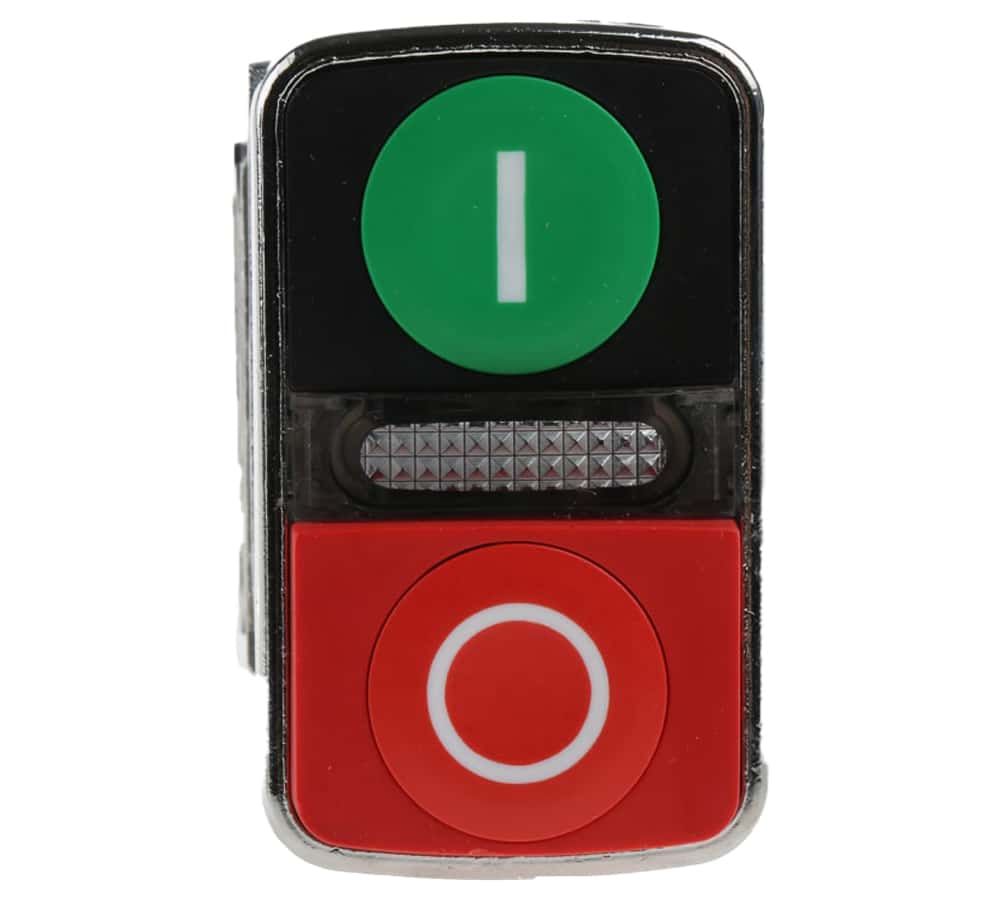

پوش باتن XB4BW73731M5 دارای دو دکمه به رنگ‌های قرمز و سبز است. دکمه سبز این وسیله که برای عمل استارت یا راه‌اندازی مدار استفاده می‌شود؛ عملیات وصل کنتاکت‌های باز (NO: Normally Open) را که با شماره ترمینال 3 و 4 مشخص شده‌اند انجام می‌دهد. از طرفی برای استپ یا توقف کارکرد مدار از دکمه قرمز آن استفاده می‌شود. این دکمه نیز عمل باز کردن یا قطع کنتاکت بسته (NC: Normally Close) را که با شماره ترمینال 1 و 2 مشخص شده‌اند انجام می‌دهد.

ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند؛ از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

• مشخصات ولتاژ و جریان

ولتاژ تغذیه نامی پوش باتن XB4BW73731M5 بین 230 تا 240 ولت و محدوده ولتاژ تغذیه آن  195 تا 264 ولت است.

همچنین ولتاژ عایقی در این پوش باتن‌ها 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

این پوش باتن در مقابل جریان اتصال کوتاه بالا مقاومت چندانی ندارد و تنها تا 10 آمپر دارای مقاومت است.

جریان بهره برداری این پوش باتن‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است، از 0.1 تا 6 آمپر دارای مقادیر متغیری می‌باشد.

• مقاومت در برابر فشار

مقاومت این وسیله در برابر فشارهای بالا 7.000.000 پاسکال است. این مقدار در دمای 55 درجه سانتی‌گراد و در فاصله 0.1 متری (10 سانتی‌متری) برقرار است.

• دوام و سیکل عملکرد

دوام مکانیکی پوش باتن XB4BW73731M5 تا 1 میلیون سیکل می‌باشد. به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد.

دوام الکتریکی این وسیله نیز به همین شکل تا 1 میلیون سیکل عملکرد تعیین شده است.

• مشخصات حفاظتی و نگهداری

دمای محیط برای نگهداری این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد. دمای کار یا دمای بهره‌برداری نیز برای این پوش باتن همین قدر تعیین شده است.

پوش باتن XB4BW73731M5 در درجه حفاظت مختلفی از نظر نفوذ رطوبت، ذرات ریز، گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند. درجه‌های حفاظت IP66 ،IP69 و IP69K طبق استانداردهای مختلف برای این وسیله عنوان شده‌اند.
